eBPF TC 程序实践

Cheneytian included in eBPF

2022-08-13 3152 words 7 minutes views

Contents

1. TC 和 eBPF

1.1 TC 简单介绍

TC(Traffic Control) 是 Linux 内核中负责流量控制的模块，早在 eBPF 出现之前，它就存在于内核中了。TC 自身的概念和设计比较复杂，这里不详细介绍。

值得关注的是，从 4.1 的内核版本开始，内核中增加了一些 TC 上的挂载点，支持让 eBPF 程序动态加载到对应位置，运行一些自定义的逻辑。

那么，TC 在内核网络栈中的位置如下（图片来自这篇论文）：

1.2 eBPF 中的 TC 类型

1.2.1 classifier 和 action

eBPF 的程序类型决定了程序可以调用的内核辅助函数（helper functions）和运行上下文（ctx）。eBPF 支持的类型可以查看 A thorough introduction to eBPF [LWN.net] 中 eBPF program types 小节。其中，和 TC 相关的类型如下：

BPF_PROG_TYPE_SCHED_CLS: a network traffic-control classifier
BPF_PROG_TYPE_SCHED_ACT: a network traffic-control action

BPF_PROG_TYPE_SCHED_CLS表示 eBPF 程序作为 TC 中的 classifier/filter 来运行，只能对数据包做分类，把流量划分为不同的类别，程序返回值表示是否命中当前分类。

BPF_PROG_TYPE_SCHED_ACT表示 eBPF 程序作为 TC 中的 action 来运行，程序返回值表示对这个数据包执行什么操作。在本文中会用到两个值：TC_ACT_UNSPEC和TC_ACT_SHOT。前者表示继续处理，后者表示将包丢弃。

所有的返回值定义可在linux/pkt_cls.h头文件中找到。

传统的 TC 需要使用 classifier 和 action 进行配合，先分类判断类别，然后再执行动作，所以要分别提供 classifier 和 action 。

1.2.2 direct action

参考：Understanding tc “direct action” mode for BPF

BPF_PROG_TYPE_SCHED_CLS类型的 eBPF 程序在实际使用时，其实是direct-action模式。简单来讲，程序在 TC 中作为 classifier，但是它的返回值可以是 action 的指令，相当于是将 classifier 和 action 的功能合二为一了，为开发提供了便利，而且在性能上也更优。

这似乎意味着BPF_PROG_TYPE_SCHED_ACT类型的程序很少会直接使用了。

1.2.3 SEC( ) 宏定义

在编写 eBPF 程序的代码时，通常都会使用SEC()宏定义来告知开发框架我们所写程序的类型，后面框架会根据识别的类型将程序 attach 到对应的挂载点上，简化开发流程。

以 libbpf 为例，早期的 TC 类型程序会使用SEC("classifier")来指明程序类型是BPF_PROG_TYPE_SCHED_CLS，在最新的 libbpf 版本中，增加了一种类型约定SEC("tc")，查看源码可以发现，它和SEC("classifier")的含义其实是一样的。

可能是因为 direct action 的原因，使用 classifier 类型的程序就已经可以满足完整的 TC 程序需求了，所以 libbpf 库会推荐直接使用SEC("tc")来代表 TC 场景下的程序类型，不用再区分 classifier 和 action 了（Libbpf 1.0 migration guide · libbpf/libbpf Wiki (github.com)）。

2. TC 程序实践

本文想通过 TC eBPF 来对所有发往本机的 HTTP 报文进行丢包处理。

2.1 内核程序编写

前面介绍过，eBPF 的程序类型决定了程序可以调用的内核辅助函数（helper functions）和运行上下文（ctx）。

对于 TC 类型的程序，ctx 在这里表示类型为struct __sk_buff的结构体指针skb。可以在这里查看到该结构体的完整定义。

skb->data和skb->data_end就界定了数据包内容的范围，通过解包，可以判断各网络层采用的协议，读取到我们关注的内容。核心代码如下。

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25


SEC("tc")
int tc_ingress(struct __sk_buff *skb)
{
    void *data_end = (void*)(long)skb->data_end;
    struct ethhdr *eth = (struct ethhdr*)(void*)(long)skb->data;

    struct iphdr *iph = get_ipv4_hdr(eth, data_end);  // parse ip header
    if (!iph) {
        return TC_ACT_UNSPEC;  // pass, not ipv4
    }
    struct tcphdr *tcph = get_tcp_hdr(iph, data_end);  // parse tcp header
    if (!tcph) {
        return TC_ACT_UNSPEC;  // pass, not tcp
    }

    char p[PAYLOAD_PREFIX_LEN] = {0};
    u16 offset = sizeof(*eth) + sizeof(*iph) + (tcph->doff << 2);
    bpf_skb_load_bytes(skb, offset, p, PAYLOAD_PREFIX_LEN);

    // check whether it is a http response packet
    if (p[0] == 'H' && p[1] == 'T' && p[2] == 'T' && p[3] == 'P') {
        return TC_ACT_SHOT;  // drop the packet
    }
    return TC_ACT_UNSPEC;
}

主要逻辑就是解包读取 TCP 报文的 payload，判断是否为 HTTP 响应报文。这里用到了内核辅助函数bpf_skb_load_bytes()，从 skb 偏移为 offset 的地方，拷贝 PAYLOAD_PREFIX_LEN 个字节数据到 p。

2.2 通过 tc 命令进行加载

有了内核部分代码，可以编译生成.o文件。

1

clang -O2 -target bpf -D__TARGET_ARCH_x86_64 -c http_tc.bpf.c -o http_tc.bpf.o

随后直接用tc命令进行加载即可。

1

tc filter add dev eth1 ingress bpf da obj http_tc.bpf.o sec tc

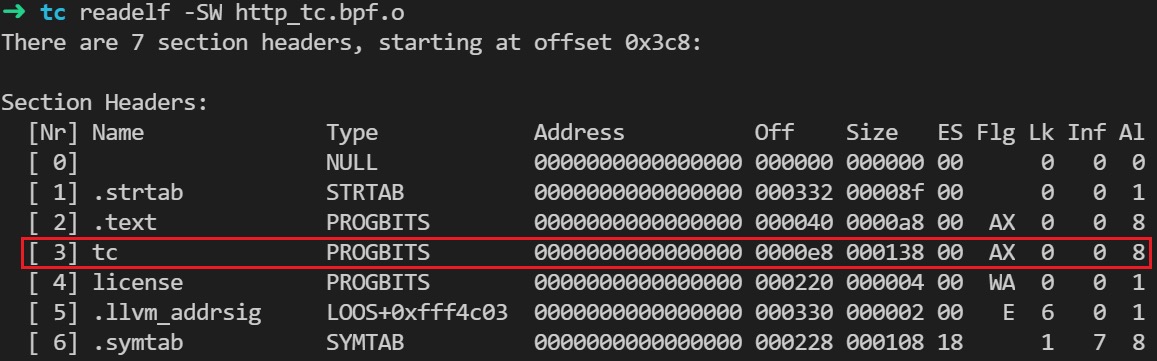

指定网卡设备 eth1，加载到入口流量方向（ingress），da(direct-action) 模式，加载 ELF 文件中名为 tc 的 section。如果采用命令加载程序，代码里的SEC()内容是可以任意填写的，与命令中的名称对应即可。

查看、删除已经加载的程序：

1
2


tc filter show dev eth1 ingress
tc filter del dev eth1 ingress

2.3 通过 libbpf 库进行加载

如果使用 libbpf 库来进行加载，需要我们再额外编写一部分用户空间代码，这和开发其它类型的 eBPF 程序的流程是相同的。虽然tc命令加载比较简单，但是对于程序执行结果是无法观测的。

使用 libbpf 库来编写用户空间代码，可以利用 eBPF 的 MAP 数据结构在用户空间和内核空间进行数据传递，灵活性更高。

TC 类型程序的加载稍微复杂点，需要自己配置额外的一些信息。主要参考这里的代码来完成。

经本人尝试，只要指定网卡设备，流量方向似乎就可以了。除此之外，还有很多额外的控制信息，我自己也没完全弄明白，欢迎大佬们前来指点。

完整的用户空间代码可以去这里查看。

2.4 实现效果

程序会对所有通过eth1发往本机的 HTTP 报文做丢包处理，也就是说收不到 HTTP 的响应。

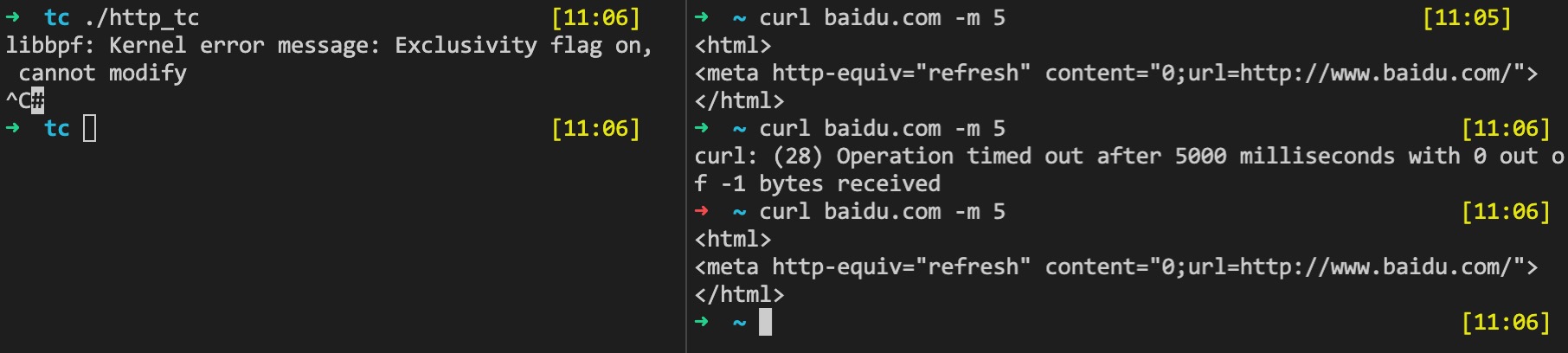

在未启动程序之前，curl 正常结束，输出 HTTP 响应报文。启动程序之后，curl 超时，因为响应数据包被丢掉了。程序退出后，HTTP 响应报文正常接收。

libbpf: Kernel error message: Exclusivity flag on, cannot modify

这个报错目前不知道原因，不过程序逻辑能正常执行。

3. 一些坑

3.1 SEC(“tc”) 的问题

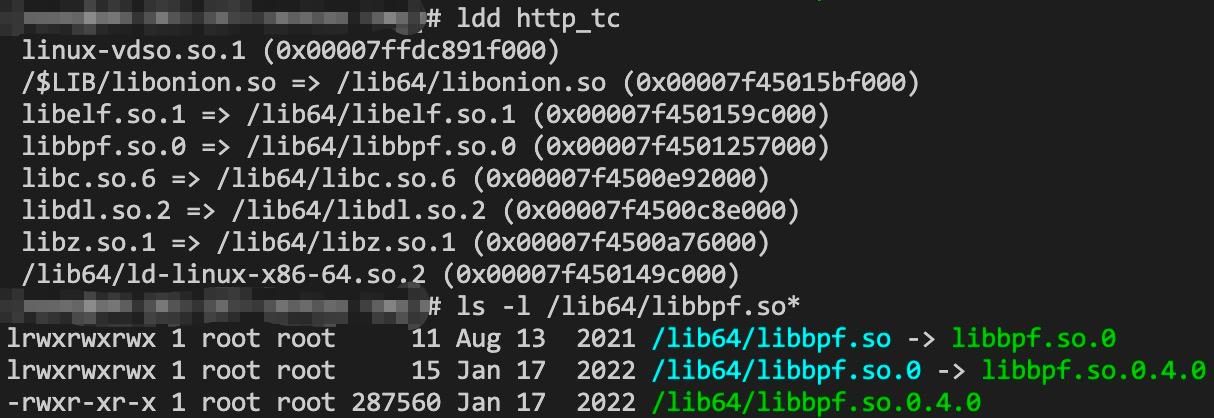

把程序拷贝到其它机器上运行，如果出现下面的问题，说明目标机器的 libbpf 库没能正确识别到tc这个类型关键字。因为程序编译时使用的 libbpf.so，动态编译，而目标机器上共享库版本太低。

三种解决办法。1.采用静态编译；2.升级目标机器上的库版本；3.改用老版本SEC("classifier")的写法。

3.2 iproute2 版本的问题

不是.o文件的问题，而是 iproute2 工具版本太低了。参考这个 issue，升级即可。

1
2
3
4
5


git clone https://github.com/shemminger/iproute2.git
cd iproute2
./configure
make -j 4
make install

最新版的 iproute2 已经将 ELF support 选项开启了，直接编译安装即可。

安装完成后，即可正常使用tc命令进行程序加载和删除。

3.3 TC 程序卸载的问题

TC 程序特殊一点，使用 libbpf 库加载程序时，如果用户空间程序意外退出，没有手动将 eBPF 程序从挂载点卸掉，那么该程序会一直运行。从图中可以看到，Ctrl + C 终止程序后，依然可以看到内核部分所加载的程序。

所以，用户空间代码做了如下处理：

1
2
3
4
5
6
7


signal(SIGINT, sig_handler);
signal(SIGTERM, sig_handler);  // make sure the attached prog exit properly

// ...
cleanup:
    http_tc_bpf__destroy(skel);
    bpf_tc_hook_destroy(&hook);

这里处理了 SIGINT 和 SIGTERM 信号，确保程序意外退出时能主动卸掉挂载的程序。不过 SIGKILL 这个信号处理不了，如果程序被 kill -9 所杀，就只能使用tc命令去卸载程序了。

3.4 eBPF verifier 报错的问题

bpf_skb_load_bytes()是 TC 类型程序可以使用的 helper functions，用来从数据包中读取一些字节数据，但使用时并不愉快。

例如，我们想读取 TCP 报文的完整 payload，那么报文长度要提前计算好存放在变量 payload_len 中。

1
2
3
4


char payload[PAYLOAD_LEN] = {0};
u16 offset = sizeof(*eth) + sizeof(*iph) + (tcph->doff << 2);
u32 payload_len = skb->len - offset;
bpf_skb_load_bytes(skb, offset, payload, payload_len);

verifier 报错：

26: (85) call bpf_skb_load_bytes#26
R4 min value is negative, either use unsigned or 'var &= const'

这个错在使用bpf_probe_read()时也经常遇见，参考这里解决。

解决后，又有了新的错误：

1
2


85: (85) call bpf_skb_load_bytes#26
invalid stack type R3 off=-136 access_size=0

Since bpf_skb_load_bytes() currently needs to be used first, the helper needs to see a constant size on the passed stack buffer to make sure BPF verifier can do sanity checks on it during verification time.

上面验证器报的是 R3 的错，不过把 payload_len(R4) 换成一个字面值常量程序就正常了。可能，第四个参数就是没办法传一个变量吧。

4. 小结

本文记录了编写 eBPF TC 类型程序的方法，以及在实践过程中遇到的各种问题。

TC 类型程序相对 kprobe 和 tracepoint 类型程序来说较为特殊，在支持使用的 helper functions 和加载方式上都略有不同。

实践过程中，不断遇到 eBPF verifier 的报错。有大佬写了一篇 eBPF验证器原理的文章，通过了解验证器原理，可以帮助我们快速定位错误类型，提高开发效率。
